نابالانسی چیست؟

نابالانسی فن اغلب در فن های سانتریفیوژ و هواکش ها رخ می دهد. نابالانسی می تواند به حد قابل توجه ای ارتعاشات ماشین آلات را افزایش دهد و منجر به خرابی جدی شود. در بسیاری از موارد، ارتعاشات بیش از حد در فن ها منجر به قطعی های ناخواسته و اجباری برای انجام تعمیر و نگهداری می شود که اغلب، هم از نظر تعمیرات و هم تولید از دست رفته، پرهزینه هستند. بنابراین نابالانسی فن باید در فواصل زمانی منظم بررسی شود و در صورت لزوم اصلاح شود. کارشناسان ما به شما کمک می کنند تا نابالانسی را به روش آنالیز ارتعاشات تشخیص و اصلاح کنید. نابالانسی فن موتور یا به بیان دقیق تر اثر نابالانسی فن روتور، پدیده ای است که همگی ما کم و بیش در زندگی روزمره خود با آن مواجه می شویم.

خواه آثار آن را در چرخهای جلوی ماشین خود تجربه کنیم و یا سر و صدای ناشی از دمنده دستگاه تهویه مطبوع داخل دفتر کارمان که آشغال درون آن گیر کرده باشد را شنیده باشیم. نابالانسی فن همیشه به عنوان عاملی نامطلوب به شکل ارتعاش قابل توجه جلوه گر خواهد شد. نابالانسی فن نه تنها اثری ناخوشایند است بلکه می تواند برای انسان، ماشین آلات و محیط زیست عاملی تهدید کننده نیز به شمار آید. به همین دلیل نیاز به معرفی محدوده مجازی از نابالانسی فن اهمیت پیدا می کند. در مورد آثار مخرب و زیان آور نابالانسی فن در ادامه صحبت خواهد شد ولی خوشبختانه امروزه به سادگی و به سرعت و با هزینه ای مناسب و کمک گرفتن از دستگاه های دقیق و پیشرفته بدون احتیاج به پیاده کردن اجزاء و قطعات ماشین و نیز بهره گیری از دستگاه نابالانسی فن را دقیقا تشخیص داد و آنرا حذف نمود. نیاز روزافزون به افزایش کیفیت و صحت کارکرد ماشین آلات و فشردگی رقابت در بازارهای جهانی که منتهی به افزایش نسبت کارایی به وزن و در نتیجه افزایش سرعت در سرویس دستگاه ها و ماشین آلات شده است،اهمیت کاهش ارتعاشات ماشین آلات را تا حد قابل توجهی افزایش داده است.

دلایل نابالانسی فن

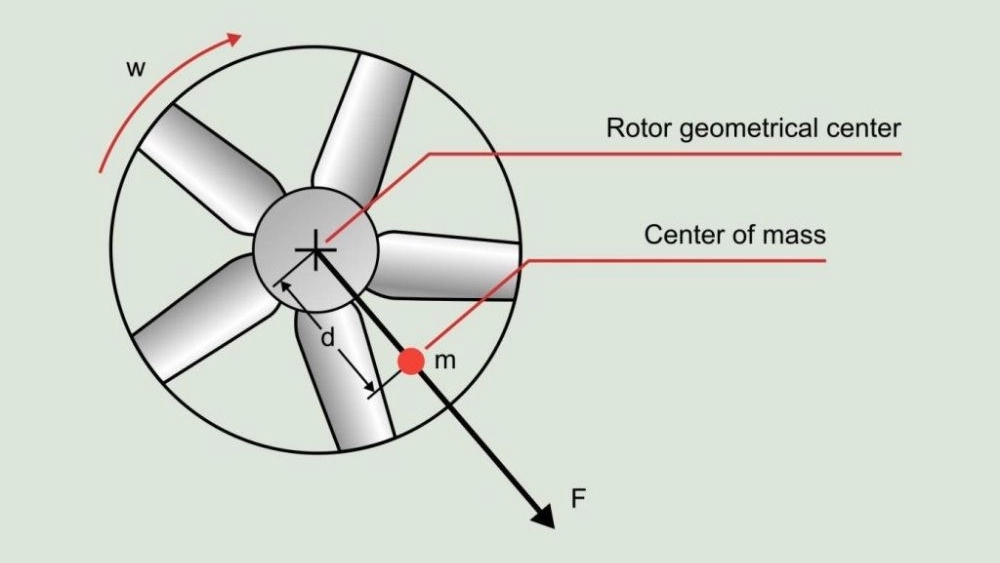

هنگامی که مرکز ثقل یا مرکز جرم روتور با مرکز چرخش یا مرکز هندسی آن منطبق نباشد، یک ماشین دوار نابالانسی فن است. این مسئله منجر به یک نیروی گریز از مرکز می شود که (همانطور که در شکل 5.2 نشان داده شده است) از مرکز چرخش منشا می گیرد، به صورت شعاعی هدایت می شود و همزمان با شفت می چرخد و باعث ارتعاش بیش از حد می شود. از جمله ویژگی های اصلی نابالانسی فن می توان موارد زیر را برجسته کرد:

1) دامنه ارتعاش مستقیماً با مقدار نابالانسی متناسب است. تغییر در نابالانسی باعث تغییر در زاویه فاز ارتعاش می شود.
2) مجموع برداری تمام وزن ها در یک صفحه معادل یک نابالانسی فن منفرد است.

مقدار نابالانسی فن را می توان با وزن و فاصله از مرکز روتور تا وزن (grams x cm) تعیین کرد. افزایش وزن یا شعاع عدم بالانس باعث افزایش متناسب مقدار نابالانسی می شود که در آنm (جرم نابالانسی)، d (شعاع نابالانسی) و w (سرعت زاویه ای).

نابالانسی فن می تواند منشأ یا ماهیت بسیار متفاوتی داشته باشد مانند:

✅ تجمع ناهموار گرد و غبار در پره های فن
✅فرسایش و خوردگی ناهموار پروانه های پمپ
✅ عدم همگنی در قطعات ریخته گری مانند حباب ها، سوراخ های دمنده
✅خروج از مرکز بودن روتور
✅توزیع نابرابر در میله ها یا سیم پیچ های روتور موتور الکتریکی
✅غلتک خم شده، به ویژه در ماشین آلات صنعت کاغذ
✅از دست دادن وزنه های تعادل
✅شفت خم شده

نابالانسی یک صفحه

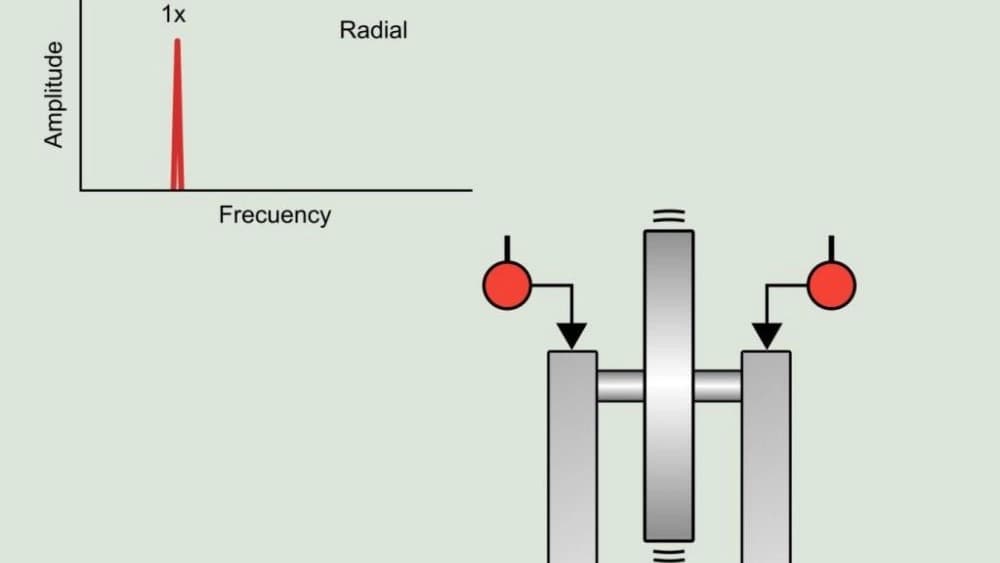

همچنین به نام نابالانسی فن استاتیکی شناخته می شود و معمولاً ساده ترین مشکل برای تشخیص است. به طور کلی توسط سایش سطح شعاعی غیر یکنواخت روی روتورهایی که طول آن در مقایسه با قطر آن ناچیز است، تولید می شود. منبع ارتعاش یک نیروی گریز از مرکز است که باعث جابجایی محور چرخش در جهت شعاعی می شود. در غیاب مشکلات دیگر، نابالانسی یک شکل موج سینوسی خالص ایجاد می کند بنابراین طیف ارتعاش غالب با فرکانس برابر با XRPM 1روتور را ارائه می دهد. برای رفع مشکل توصیه می شود روتور را در یک صفحه (در مرکز ثقل روتور) با جرم مناسب در موقعیت زاویه ای که با یک دستگاه بالانسر محاسبه می شود، بالانس کنید.

علائم نابالانسی یک صفحه
